庫號：D386028

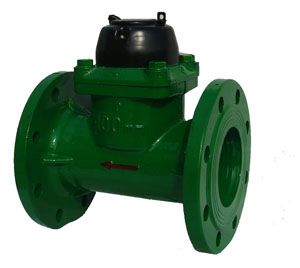

高壓水表具有結構簡單、性能穩定、使用、壓力損失小、維修方便等特點。純機械結構設計，使得該類型水表對惡劣的工作環境有較強的適用性產品特別適用于煤礦、石油等要求高的工作環境
二、結構與原理
本表由殼體、計量機構、指示裝置等部分組成，為速度類流量?jī)x表。它利用了葉輪旋轉時角速度與流速成正比關系的原理，當被測流體由表殼下端進入表內，沖向葉片使葉輪旋轉，葉輪的轉動通過葉輪軸上端環形磁鋼，把磁力傳遞給隔板上側指示裝置的磁鋼齒輪，經減速齒輪帶字論顯示累積流量。本表采用結構字輪式機械計數器，結構緊湊，讀數清晰直觀。
三、組成結構及特點
干式機械式
結構組成 整表由殼體、計量機構、指示裝置等部分組成，由直角或水平式的儀表外殼及葉輪測量機、調節機構、磁力傳動機構和指示機構組成。連接方式為法蘭連接。
功能特點本表應用磁性連軸節轉動的裝置，高壓腔內無減速齒輪，避免了因水質差而卡齒輪現象。保證了計量的準確和水表的靈敏度 提高了使用壽命。該型式的表采用結構字輪式機械計數器，結構緊湊，讀數清晰直觀。全機械的結構設計，使得該類型水表對惡劣的工作環境有較強的適用性，產品特別適用于煤礦、石油等要求高、工作環境惡劣的場所。
四、主要參數
a) 公稱口徑：DN25-DN300mm
b) 公稱壓力：1.6～40MPa
c) 環境溫度：0～65℃
d) 環境相對濕度：≤85%
e) 大氣壓：86～106kPa
f) 適用介質：清水或污水
g) 介質溫度：-45～95℃
h) 壓力損失:
a公稱口徑DN≤80mm的不過0.1 MPa
b.公稱口徑DN＞80mm的不過0.3 MPa
i)防護等級：IP 65
j)測量準確度等級：2級
q)流量測量范圍及選型參數
公稱口徑
（mm）
25
50
80
100
150
200
250
300
公稱壓力(MPa)
20 25 30 35 40
1.6 2.5
1.6 2.5
1.6 2.5
1.6 2.5
1.6 2.5
1.6 2.5
1.6 2.5
流量范圍
(m3/h)
0.28-7
1.2-30
3.2-80
4.8-120
12-300
20-500
32-800
48-1200
