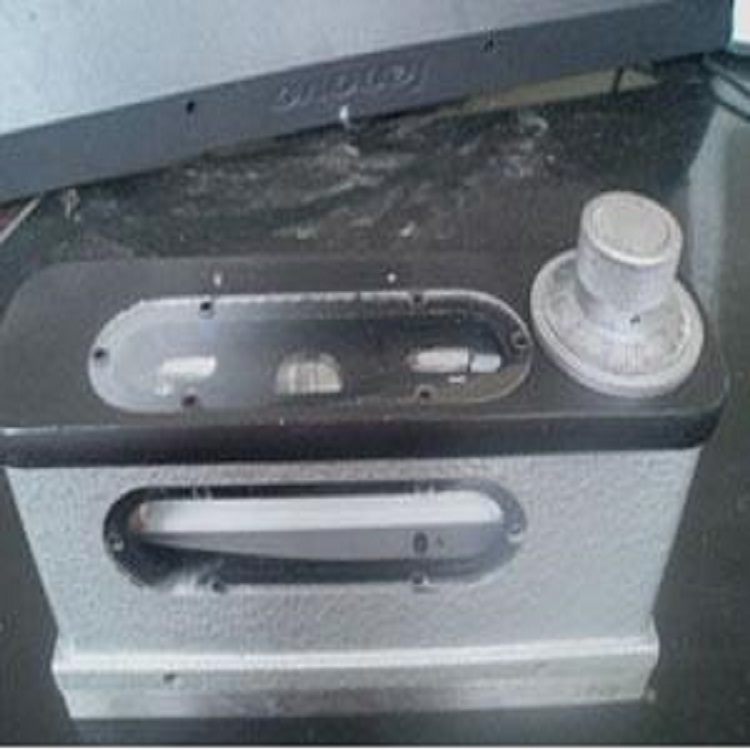

合像水平儀 型號DF-BZ-165 庫號D407931 ?

概況： 該儀器應用于測量平面和元柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備按裝位置的正確度。

  參數：
  1、 刻度分劃值 :0.01毫米/米。
  2、 大測量范圍 :0~10毫米/米。
  3、 示值： ±1毫米/米范圍內:±0.01毫米/米;全部測量范圍內 ：±0.02毫米/米。
  4、 工作面平面性偏差：0.003毫米。5、 水準器格值：0.1毫米/米。
  6、 工作面(長×寬);165×48毫米。
  7、 儀器凈重;2公斤。
  其他： 合像水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，可的在合象儀中讀出。(在合象水平儀中水準器主要是起指零的作用。)
  使用方法
  1、測量時將水平儀穩置在被測件表面上(兩者均需擦拭干凈)，等氣泡景象符合后可進行讀數。讀數時毫米值從刻度板讀得，忽米值從刻度盤讀得，二部分之和即為讀數。 讀數的正負由圓刻度盤的旋向決定(在圓刻度盤上已有“+”“-”標記)。
  例1：橫刻度游標位置在0以下的0～1之間，圓刻度盤的刻線對準5。這時從橫刻度讀得毫米值為0，從圓刻度盤讀得忽米值為5。由于是向“+”向旋得的，因此讀數為0+0.05=0.005mm/m，即被測工件在旋紐端高0.05mm/m。
  例2：橫刻度游標位置在0以上的1～2之間，圓刻度盤的刻線對準20。這時從橫刻度讀得毫米值為1，從圓刻度盤讀得忽米值為80(因此時圓刻度盤旋轉方向與數字排列方向相反，因此實際忽米值為100-20=80)。由于是向“-”向旋得的，因此讀數為-(1+0.80)=-1.80mm/m，即被測工件在旋紐端低1.80mm/m。2、水平儀上所標志的示值是以一米為基長的傾斜值，如需測量長度為L的實際傾斜值，則可通過下式進行計算：實際傾斜值=刻度示值*L*讀數值(以忽米為單位的讀數值) 例如：刻度示值為0.01mm/m，L=166mm，讀數值為5。則：實際傾斜值=0.01∕1000*166*5=0.0083mm又如：刻度示值是0.01mm/m， L=166mm，讀數值為-180。則：實際傾斜值=0.01/1000*166*(-180)=-0.299mm3、在或使用中如發現水平儀的示值差且成線形變化時，則應重新調整杠桿比。如發現水平儀的零位差，則應重新調整刻度或水準座支承螺釘。此兩項工作應由計量部門進行。
  合像水平儀使用是這樣的，首先，測量之前將軸頸擦干凈，將水平儀刻度調整到5毫米位置，旋鈕刻度調整至“0”位。測量時先將調整旋鈕那一側放到前面，先看水平儀上面的兩個水泡，水泡旁邊有“+”“—”水泡偏“+”，將旋鈕向“+”方向調整，調整到中間的兩個半圓的水泡合成一個完整的水泡的時候，進行讀數，記錄。將旋鈕的讀數恢復至“0”。 然后將調整旋鈕那一側放到后面，同樣操作，得出數據記錄。
  計算：將兩次測量的數據相減的除以2，是揚度值。

  揚度方向的確定：測量的兩個數據，以“5”為數軸的“0”位。大于“5”的數據的旋鈕方向是揚度方向!
